Chain-Veyと主要なケーブルコンベヤーサンプルの実験室引張強度試験

アンドリュー・ウィルス、ブライアン・ウィルブランド、ダン・エフライム
モダン・プロセス・イクイップメント・コーポレーション

Abstract

この研究では、Chain-Veyの丸型リンクチェーンの引張強度を調べます。主要な管状ケーブルコンベヤメーカーのケーブルに対して、多数のアプリケーションにおける主要な 管状ドラッグコンベヤ 。データによると、チェーンは数倍の引張強度と低い伸びをもたらし、これは生涯メンテナンスコストが低いことを示唆しています。結果はまた、コンベヤ全体の清浄度と顧客満足度の向上のための港湾ポイントの減少を示唆するかもしれません。

---

1 Introduction

管状ドラグコンベヤの市場は競争が激しいです。 ペットフード、 穀物、 完成品、 ナッツ、 粉末およびバルク固形物 の生産者、その他多くの市場では、生産プロセスのさまざまなポイントから製品を穏やかに輸送できるコンベヤーを探しています。これらの市場は、コンベアの信頼性、低メンテナンス、および本質的に衛生的な設計を求めています。

マーケティングの主張は豊富にあり、ケーブルとチェーンの引張限界が実際に何であるかについて、管状ドラッグコンベヤの見込み客が利用できる情報を曖昧にしています。あるマーケティング資料では、ケーブルは強力で信頼性が高いと主張しています。なぜなら、エレベーターや吊り橋、航空機の制御システムはケーブルを使って動いているからです。¹ しかし、この関連性は経験的には無意味です。また、お客様の声や顧客調査でも、強さを測ることはできません。客観的な購入者がケーブルとチェーンの強度を比較するには、反復可能で独立して検証可能な経験的で制御されたテストのみが役立ちます。

---

2 Methodology

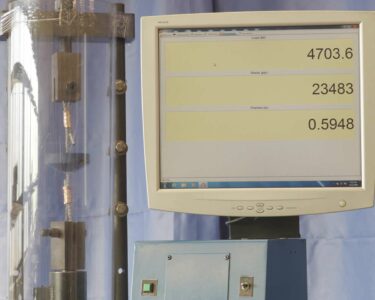

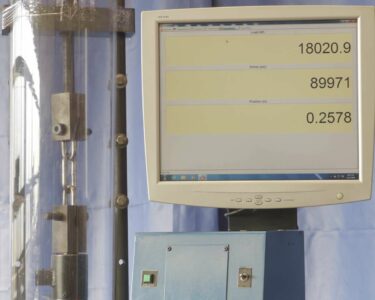

チェーンとケーブルのサンプルの強度を比較するために、張力印加機が使用されます。使用したサンプルは、直径4インチのChain-Vey(ディスクの直径)チェーンストックと、直径4インチのシステムにも使用されるケーブルでした。どちらのサンプルも新品の未使用の製品でした。チェーンリンクは、テンションマシンの両端に固有のアンカーポイントを利用して取り付けられました(図1)。ケーブルサンプル(図2)は、固定するために、実際のケーブルコンベアの圧着に合わせた圧着を行いました。両方のサンプルは別々に測定され、機械は測定された力を同じ速度で加えました。伸張強度と引張強度は、リンクの破損またはワイヤのスナップのポイントまで記録されます。両方のサンプルの分析と、ビデオ録画の分析が行われます。

---

3 Results

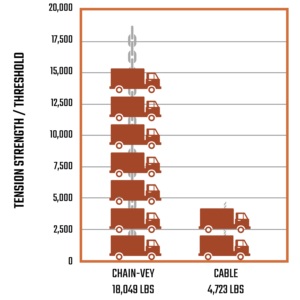

結果はサンプル間で大きく異なります。Chain-Veyチェーンサンプルは18,049ポンドまで張力を保持し、その後壊れて実験を終了しました。ケーブルのサンプルは 4,723 ポンドで折れました。つまり、チェーンはケーブルの3.8倍の強度があったのです。

---

4 Limits and Considerations

4.1 Tensile Strength Over Time

この実験は、新しいサンプルを使用して制御された環境で行われました。時間の経過に伴う摩耗が、媒体(チェーンまたはケーブル)の引張強度に影響を与える可能性があるのは当然のことです。ただし、ケーブルはヘッドルームがチェーンよりも低いため、疲労によりはるかに早く故障する可能性があります。

4.2 Tensile Strength and Cost and Satisfaction

引張強度が増加すると、チェーン管状ドラッグコンベヤは、ケーブルコンベヤと比較して時間の経過とともに低コストになる可能性があります。データは、ケーブルと比較して、全負荷状態でコンベヤを始動することによる突然のチェーン破損の可能性が低いため、これを示唆しています。このような場合、コンベヤのダウンタイムが失われると、多くのオペレーターにとって他のすべてのコストと節約が小さくなる可能性があります。Chainは突然のダウンタイムの可能性を減らすことで、ケーブルに対する長期的な満足度を高めることができます。

4.3 Tensile Strength and Potential Sanitation

チェーンの高い引張強度は、各リンクを形成する固体鋼の不浸透性によるものです。この実験で使用したケーブルは、撚り線を撚り合わせたものです。ケーブルの寿命が尽きるまで、個々のワイヤが劣化する可能性があります。検出が難しく、多くの場合、人間の目には小さすぎる劣化したケーブル ワイヤのストランドは、安全上の懸念を引き起こすだけでなく、アレルゲン、バクテリア、および成分の相互汚染の隠れ家となる可能性があります。この実験ではこれらの懸念は検証されていませんが、応力下でのチェーンリンクの引張強度と完全性が高いため、 チェーンの衛生レベル が一定に保たれていることを示唆できます。

---

5 Conclusion

この制御実験の結果、Chain-Vey管状ドラッグコンベヤに見られるチェーンは、主要なケーブルコンベヤメーカーのシステムに見られる同等のサイズのケーブルよりも大幅に強力であることが示されています。他のすべての要因は制御されました。

チェーンの寿命が長く、コストが低く、汚染物質が潜伏しにくいという点で、この実験の結果はこれらの主張と一致しています。しかし、これらの主張を裏付けるためには、さらなる研究が必要である。

---

¹ サイデル、K.(2020年4月22日)。管状ドラッグコンベヤ:ケーブルとチェーンシステム。
